أنت تختار قطع غيار تدوم طويلاً لقطع غيار مضخة الخرسانة من خلال مطابقة المادة، وسمك الجدار، والملاءمة مع المضخة وتصميم الخليط الخاص بك. يتناول هذا الدليل جزأين يتآكلان بسرعة: كوع أنبوب الخرسانة بالدرجات وكوع ذراع Schwing. ستتعلم كيفية تقييمهما قبل الشراء.
توفر cntopivot قطع غيار مضخات خرسانة مقاومة للتآكل. تعمل منطقية الاختيار نفسها سواء كنت تشتري قطع غيار أصلية (OEM) أو قطع غيار بديلة. إليك قواعد واضحة يمكنك استخدامها على الفور لتقليل وقت التوقف عن العمل وتكاليف الاستبدال.
|
تقنية أنابيب الكوع |
ميزانية الصيانة السنوية (% من تكاليف التشغيل) |
فترة الاستبدال (ساعات الضخ) |
|---|---|---|
|
فولاذ عالي المنجنيز أحادي الطبقة |
15–25% |
200–400 |
|
مركب عالي الكروم مزدوج الطبقة |
5–10% |
1,500–2,400+ |
اختر القطع التي تناسب طراز المضخة الخاص بك بدقة، وتصميم الخليط، ومسار الخط. هذه العادة البسيطة تقلل من وقت التوقف عن العمل وتكاليف الاستبدال.
تدوم الأكواع المركبة مزدوجة الطبقة لفترة أطول بكثير من الأكواع الفولاذية أحادية الطبقة. فهي تخفض تكاليف الصيانة السنوية من 25 بالمائة إلى 5 بالمائة.
تحقق من قطع الغيار الأصلية (OEM) والبديلة من حيث صلابة البطانة، وقوة الهيكل، وملاءمة الحافة. قارن بين الضمانات وقم بقياس أنماط البراغي قبل الطلب.
افحص الأكواع بشكل متكرر باستخدام مقياس السمك. استبدل القطع بعد تآكل البطانة الداخلية بنسبة 70 بالمائة. قم بتبديل القطع أثناء فترات التوقف المخطط لها.
اقلب الأكواع من الطرف إلى الطرف وتتبع ساعات الضخ. هذا يوزع التآكل ويجعلها تدوم لفترة أطول.
تتعرض قطع غيار المضخة للتلف بسبب قوتين: الصدمات الناتجة عن الركام والتآكل الانزلاقي الناتج عن الخليط. لا يمكن للجدار أحادي الطبقة التعامل مع كليهما. تحل الأكواع المركبة ذات الجدار المزدوج أو الطبقتين هذه المشكلة. توفر الطبقة الخارجية قوة هيكلية، بينما تحمي الطبقة الداخلية المقاومة للتآكل من تدفق الخرسانة الكاشط. يفصل هذا التصميم المهمة إلى دورين، حيث تؤدي كل طبقة أفضل ما لديها في مهمتها الخاصة. تمتص طبقة سبائك الكروم الداخلية الكشط المستمر من الركام، بينما يحافظ الغلاف الخارجي على صلابة الكوع تحت الضغط العالي.
تظهر الأرقام العائد. يدوم كوع الفولاذ عالي المنجنيز أحادي الطبقة حوالي 200-400 ساعة ضخ، بينما يصل كوع المركب عالي الكروم مزدوج الطبقة إلى 1,500-2,400+ ساعة. تنخفض تكاليف الصيانة السنوية من 15-25 بالمائة من تكاليف التشغيل إلى 5-10 بالمائة. هذا الفرق يغير إجمالي تكلفة الملكية الخاصة بك.
يجب عليك أيضاً البحث عن قطع الفولاذ المصبوب المقسى والمبطنة بـ CCI. تقاوم هذه المواد التآكل بشكل أفضل بكثير من الفولاذ القياسي. على سبيل المثال، تتمتع مجموعات الطرف الخلفي لشاحنات مضخات الخرسانة Schwing بمتانة محسنة، وهي تتعامل مع أقسى نقاط التآكل في نظام التوصيل.
المادة وحدها لن تنقذك؛ يجب أن تناسب القطعة نظام المضخة الخاص بك بدقة. طابق الأكواع، والوصلات، والصمامات، والمخفضات، والدعامات مع أنماط الأطراف الصحيحة. هذا يخلق نظاماً موثوقاً ومتيناً. تسبب أنماط الأطراف الخاطئة تسريبات واهتزازات وتآكلاً مبكراً. حتى الكوع عالي الجودة سيفشل بسرعة إذا لم تستقر حافته بشكل صحيح.

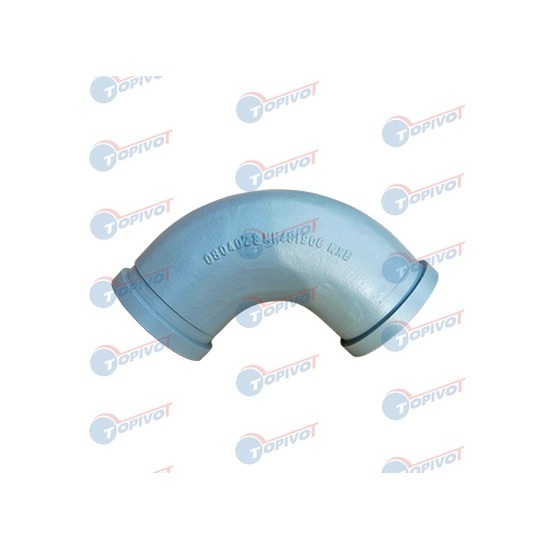

ابدأ بطراز المضخة الدقيق وإعداد الذراع الخاص بك. كوع أنبوب الخرسانة بالدرجات يأتي بزوايا وأحجام نصف قطر مختلفة. يناسب كوع ذراع Schwing جزءاً معيناً من الذراع. يقدم موردون مثل cntopivot خيارات أصلية (OEM) وبديلة. يمكنك مقارنتها عن طريق التحقق من أنماط الأطراف، وسمك الجدار، ودرجة المادة.
قاعدة بسيطة واحدة توجه كل خيار: يجب أن تتطابق القطعة مع المهمة. الكوع شديد التحمل في الموضع الخطأ سيفشل أيضاً. انظر إلى نمط التآكل على قطع الغيار الحالية لديك، ثم اطلب بدائل بنفس الشكل أو بمادة مطورة. هذا النهج يقلل من وقت التوقف عن العمل ويحافظ على عمل قطع غيار مضخة الخرسانة الخاصة بك لفترة أطول.
تحدد زاوية ونصف قطر الكوع كيفية تدفق الخرسانة ومكان تآكلها. الكوع مزدوج الطبقة بزاوية 90 درجة ونصف قطر 180 مم هو إعداد شائع، وقد تم تصميمه للتعامل مع التآكل العالي في وظائف مضخات الخرسانة. يوازن هذا الشكل بين تغيير اتجاه التدفق ونمط تآكل معقول.
يبيع الموردون الأكواع بزوايا 90° و45° و30° و15°. على سبيل المثال، يستخدم كوع 150R400*90° تجويفاً بقطر DN150 مع نصف قطر انحناء 400 مم. يتيح لك وجود زوايا متعددة أن يتبع خطك أشكال الأنفاق والمسارات الضيقة بعدد أقل من الوصلات. الالتزام بمجموعة صغيرة من الزوايا يجعل الأكواع الاحتياطية قابلة للتبديل عبر الآلات والمواقع.
أنابيب التخفيض مهمة أيضاً. يقوم مخفض 150-125 بطول L=1200 بربط DN150 بـ DN125 على طول 1,200 مم. تربط هذه المخفضات أحجام تجاويف مختلفة، بحيث يعمل مخرج المضخة، وقسم الذراع، وخط التنسيب كنظام واحد. تعتمد وظائف الجسور والبنية التحتية التي تنقل كميات كبيرة عبر مسافات طويلة على خطوط ذات قطر كبير مع مخفضات.
يتحكم نصف قطر الانحناء بشكل مباشر في معدل التآكل الكاشط وفقدان الضغط. يجعل المسح الأطول تيار الخرسانة يصطدم بالجدار الخارجي بزاوية أكثر تسطحاً، مما يوزع التآكل على قوس أطول بدلاً من تركيزه على شريط ضيق. المنعطف الضيق يفعل العكس. يمكن أن يؤدي تبديل نصف قطر بآخر، مثل R180 مقابل R400، إلى سلوك تآكل وضغط مختلف جداً في التشغيل عالي الحجم.
طابق نصف القطر مع القطعة المجاورة له ومع المسار، وليس مع تفضيل عام. عندما تجبرك المساحة على منعطف ضيق، تعامل مع هذا الكوع كعنصر تآكل يجب مراقبته وفحصه وفق جدول زمني محدد.
يحدد سمك الجدار ودرجة المادة المدة التي يدوم فيها كوع أنبوب الخرسانة بالدرجات وتكلفته لكل ياردة مكعبة يتم ضخها. يضيف الجدار الأكثر سمكاً هامشاً هيكلياً، بينما تقاوم البطانة الداخلية الأكثر صلابة التآكل.
تستخدم الأكواع المركبة مزدوجة الطبقة غلافاً خارجياً من فولاذ Q235 أو Q345 من أجل الليونة ومقاومة الضغط. البطانة الداخلية عبارة عن حديد مصبوب عالي الكروم مع بنية مجهرية من كربيد Cr₇C₃. تمنح هذه البطانة عمر خدمة أطول بـ 5 مرات من الفولاذ العادي و3 إلى 5 مرات أطول من سبائك الفولاذ التقليدية. تحتوي بطانات الحديد الأبيض عالي الكروم على 15–28% من الكروم و2–4% من الكربون بصلابة HRC 58–63. تستخدم هذه في نقاط التآكل الأعلى: أول رافع عمودي، وجميع انحناءات 90°، وكوع التصريف.
توفر بطانات الحديد الزهر Ni-Hard صلابة تتراوح بين 55 و60 HRC مع نسبة 4-5% من النيكل و1.5-2.5% من الكروم. وهي تناسب المواضع الوسطى التي تحتاج إلى مقاومة التآكل بالإضافة إلى متانة الصدمات، مثل مفاصل التمفصل والأقسام متوسطة الطول. تستخدم الأكواع المبطنة بالسيراميك سيراميك الألومينا عالي الجودة الذي يتم تشكيله عند درجة حرارة تزيد عن 2200 درجة مئوية للحصول على مقاومة فائقة للتآكل.
ترتبط التكلفة لكل ياردة مكعبة ارتباطاً مباشراً بهذه الخيارات. تكلف البطانة الممتازة أكثر مقدماً، لكنها تدوم لفترة أطول بكثير، مما يقلل من تكلفتك لكل ياردة مكعبة يتم ضخها. توفر cntopivot قطع غيار مضخات الخرسانة المقاومة للتآكل هذه بدرجات متعددة. أنت تختار الدرجة التي تناسب تصميم خليطك ومتطلبات عملك. الخليط الصلب الكاشط الذي يحتوي على ركام حاد يحتاج إلى بطانة أكثر صلابة، بينما قد لا يحتاج الخليط الأكثر نعومة إلى الدرجة الأعلى. هذه الحسابات، وليس سعر الملصق وحده، هي التي تحدد إجمالي تكلفة الملكية الخاصة بك.

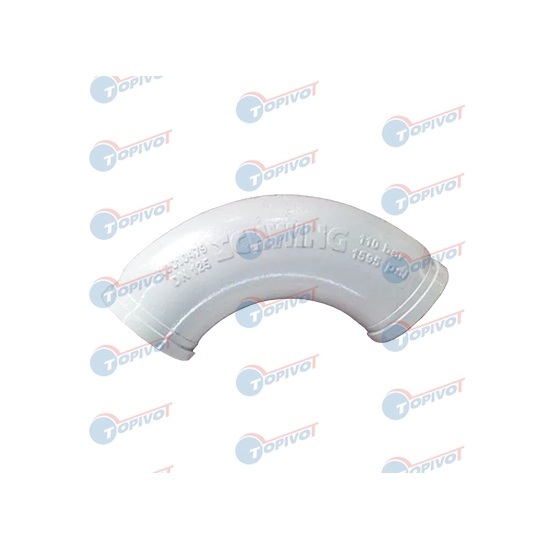

الـ كوع ذراع Schwingيتعرض لأقوى الصدمات في نظام الذراع الخاص بك. فهو يعيد توجيه الخرسانة تحت ضغط عالٍ عبر مساحة ضيقة. تحتاج إلى معرفة كيفية مقارنة خياراتك واكتشاف التآكل قبل حدوث الفشل. يرشدك هذا القسم خلال القرارين اللذين تواجههما: الاختيار بين قطع غيار الشركة المصنعة الأصلية (OEM) وقطع الغيار البديلة، ثم قراءة العلامات التي تخبرك متى يجب استبدال الكوع.
يمكنك شراء كوع ذراع Schwing من الشركة المصنعة الأصلية أو من مورد قطع غيار بديلة. تقدم cntopivot وموردون آخرون كلا الخيارين. تبدأ المقارنة العادلة بثلاثة عوامل: المادة، وسمك الجدار، ونمط النهاية. تستخدم العديد من أكواع قطع الغيار البديلة الفولاذ المصبوب المقسى أو التجميعات المبطنة بـ CCI. يمكن لهذه المواد إطالة عمر خدمة ذراع المضخة وتقليل وقت التوقف عن العمل. ينطبق منطق الاختيار نفسه الذي ينطبق على كوع الأنابيب الخرسانية بالدرجات هنا.
تتضمن أنظمة أنابيب الذراع أنابيب وأكواع وملحقات. تحتاج إلى هذه الأجزاء لإعادة تجهيز الذراع أو استبدال المكونات البالية. يصمم الموردون هذه الأنظمة لتناسب جميع الشركات المصنعة للمضخات الرئيسية، وليس علامة تجارية واحدة فقط. انظر إلى ما هو أبعد من اسم العلامة التجارية عند مقارنة قطع غيار OEM والقطع البديلة. قارن صلابة البطانة، وقوة الغلاف الخارجي، وملاءمة الحافة. غالباً ما تكلف القطعة البديلة المصنوعة جيداً أقل مقدماً وتطابق أداء OEM. أما القطعة المصنوعة بشكل سيئ فتفشل بسرعة، بغض النظر عن السعر.
تحقق من شروط الضمان. المورد الذي يدعم قطع غيار مضخات الخرسانة الخاصة به لعدد محدد من ساعات الضخ يمنحك إشارة واضحة على الجودة. تأكد أيضاً من أن القطعة تطابق قطاع الذراع الخاص بك. الكوع المصمم لطول ذراع معين لن يناسب تلقائياً طولاً آخر. قم بقياس نمط البراغي وقطر الأنبوب قبل الطلب.
لا يمكنك رؤية الجدار الداخلي لكوع ذراع Schwing مباشرة، ولكن لا يزال بإمكانك قراءة التآكل من خلال عدة مؤشرات. تظهر العلامة الأولى على الغلاف الخارجي. تعني البقعة المسطحة أو الانتفاخ الطفيف على الجزء الخارجي من الانحناء أن البطانة الداخلية قد أصبحت رقيقة، وبدأت الخرسانة في الاحتكاك بالغلاف الفولاذي. قد يفشل الكوع دون سابق إنذار عند تلك النقطة.
استخدم مقياس السمك لقياس الجدار عند نصف القطر الخارجي للكوع. يتآكل نصف القطر الخارجي بشكل أسرع لأن الخرسانة تغير اتجاهها هناك. قارن قراءتك بسمك الجدار الأصلي. خطط لاستبدال الكوع في وقت التوقف المجدول التالي بمجرد أن يفقد الجدار نصف سمكه الأصلي. لا تنتظر حدوث تسرب أو انفجار. يكلف مقياس السمك بالموجات فوق الصوتية الأساسي القليل ويسدد ثمنه مع أول كوع توفر استبداله.
تحقق من منطقة التوصيل أيضاً. غالباً ما يبدأ التآكل عند الحافة أو الأخدود كأخدود صغير أو حافة خشنة. تتسرب الخرسانة عبر تلك الفجوة وتسرع الضرر. أحكم ربط الوصلات بعزم الدوران الصحيح وافحص الحشية في كل مرة تقوم فيها بإعداد الخط.
قم بتدوير الأكواع الخاصة بك. يتآكل كوع 90 درجة على نفس القوس الخارجي في كل مرة. قم بتبديل طرفي الكوع على فترات منتظمة. يعمل هذا الإجراء على توزيع التآكل على سطح ثانٍ ويطيل عمر الخدمة. تتبع ساعات الضخ على كل كوع باستخدام علامة بسيطة أو ورقة سجل. استبدل الأجزاء وفقاً لجدول زمني، وليس بعد حدوث فشل.
افحص الخط قبل كل عملية صب، وليس بعد حدوث كسر. ابدأ من المضخة وتحرك نحو نهاية التنسيب. انظر إلى الأكواع بحثاً عن بقع رقيقة ومناطق مسطحة وانتفاخات على المنحنى الخارجي. تحقق من المخفضات أيضاً، فهذه الأجزاء تتعرض لأسوأ كشط في النظام.
ثم انظر إلى الأجهزة. تحافظ مشابك الأنابيب والوصلات وقيود الأمان في نهاية الخرطوم على بقاء الخرسانة داخل الخط. يمكن أن يتسبب مسمار أمان مفقود أو مشبك مفكوك في حدوث انفجار. تحقق من الخراطيم الهيدروليكية والتجهيزات بحثاً عن تسريبات وفقدان الضغط. تحقق من القادوس والشبكة والمحرض.
تأكد من عمل زر التوقف في حالات الطوارئ وجهاز التحكم عن بعد. اكتب كل عنصر كـ "اجتياز" أو "فشل" أو "غير قابل للتطبيق"، وأرفق صوراً.
|
الفحص اليومي |
الفشل الذي يساعد في منعه |
|---|---|
|
خطوط التوصيل، المخفضات، تآكل الكوع |
ترقق الخطوط وتآكل الكوع |
|
مشابك الأنابيب، الوصلات، قيود نهاية الخرطوم |
انفجار الوصلات، فقدان مسامير الأمان |
|
الخراطيم الهيدروليكية والتجهيزات |
تسريبات أو فقدان التحكم في الذراع |
|
القادوس، الشبكة، والمحرض |
أعطال دائرة الضخ |
تكتشف الفحوصات اليومية التلف السريع. أما النظرة الأعمق على نفس النقاط في دورة أطول فتكتشف التآكل البطيء. في كلتا الحالتين، يوضح سجلك أي كوع يحتاج إلى اهتمام تالٍ.
يعمل التدوير على توزيع التآكل. قم بتدوير أقسام الأنابيب المستقيمة كل 5000 ياردة مكعبة يتم ضخها. هذا ينقل الكشط حول محيط الأنبوب. تتآكل الأكواع على قوس خارجي واحد، لذا قم بتبديل طرفيها في نفس الدورة. ضع علامة على كل جزء بساعات الضخ أو الياردات المكعبة الخاصة به.
استبدل المخفض أو الكوع بمجرد أن يُظهر الاختبار بالموجات فوق الصوتية فقدان 70% من سمك الغلاف الداخلي الأصلي. لا تنتظر حدوث تسرب. قم بقياس نصف القطر الخارجي، حيث يكون التآكل أسرع. قم بتخزين قطع غيار مضخات الخرسانة الاحتياطية في الداخل على رف وقم بتغطية الأطراف. احتفظ بجدول زمني مكتوب حتى يتم الاستبدال أثناء وقت التوقف المخطط له.
cntopivot توفر مكونات أكواع وانحناءات مضخات الخرسانة للخدمة الشاقة. تبني الشركة كل جزء من أجل المتانة والدقة الأبعاد وتقليل التآكل. لا تزال جودة البناء تلك بحاجة إلى جدول زمني خلفها.
أنت الآن تمتلك قائمة المراجعة الكاملة. طابق درجة المادة، وسمك الجدار، وزاوية الانحناء، ونمط النهاية مع مضختك وخليطك. راقب التآكل باستخدام المقاييس والسجلات. تأتي قطع غيار مضخات الخرسانة المتينة من ملاءمة القطعة للوظيفة. غالباً ما يكلف الكوع الأرخص أكثر لكل ياردة مكعبة.
افحص كوع الأنابيب الخرسانية بالدرجات وكوع ذراع Schwing الخاص بك وفقاً لجدول زمني محدد. استبدلها أثناء وقت التوقف المخطط له. احصل عليها من مورد موثوق مثل cntopivot. الاختيار الذكي والصيانة المستمرة يقللان من إجمالي تكلفة الملكية لسنوات.
يصل عمر كوع مركب مزدوج الطبقات إلى 1,500–2,400+ ساعة ضخ. بينما يدوم كوع الفولاذ عالي المنجنيز أحادي الطبقة من 200 إلى 400 ساعة فقط. تمتص البطانة الداخلية المصنوعة من سبيكة الكروم التآكل، بينما يحافظ الغلاف الخارجي على القوة الهيكلية. يقلل هذا التصميم تكاليف الصيانة السنوية من 15–25% من تكاليف التشغيل إلى 5–10%.
طابق الزاوية ونصف القطر مع مسارك والجزء المجاور له. تشمل الخيارات الشائعة انحناءات 90°، 45°، 30°، و15°. يتعامل كوع الجدار المزدوج بزاوية 90 درجة ونصف قطر 180 مم مع التآكل العالي بشكل جيد. يعمل الانحناء الأطول على توزيع التآكل على قوس أوسع ويقلل من فقدان الضغط.
قارن بين المادة، وسمك الجدار، ونمط الطرف بدلاً من اسم العلامة التجارية. تستخدم العديد من أكواع ما بعد البيع الفولاذ المصبوب المقسى أو تجميعات مبطنة بـ CCI. غالباً ما تكون تكلفة قطعة ما بعد البيع المصنوعة جيداً أقل مقدماً وتضاهي أداء القطع الأصلية. تحقق من شروط الضمان وتأكد من أن نمط البراغي يناسب جزء الذراع لديك.
استبدله بمجرد أن يُظهر الاختبار بالموجات فوق الصوتية فقدان 70% من سمك البطانة الداخلية الأصلية. قم بقياس نصف القطر الخارجي، حيث يكون التآكل أسرع. قم بتدوير أقسام الأنابيب المستقيمة كل 5,000 ياردة مكعبة مضخوخة. قم بتبديل الأكواع من طرف إلى آخر في نفس الدورة. لا تنتظر حدوث تسريب دقيق.
خزّن قطع الغيار في الداخل على رف وقم بتغطية الأطراف. احتفظ بجدول مكتوب حتى يتم الاستبدال أثناء فترات التوقف المخطط لها. ضع علامة على كل جزء بساعات الضخ أو الياردات المكعبة الخاصة به. تقوم cntopivot بتصنيع أكواع وانحناءات شديدة التحمل من أجل المتانة، والدقة الأبعاد، وتقليل التآكل.
